МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ С ЛЫСКОЙ «ПОД КЛЮЧ»
НЕВЫПАДАЮЩИЕ КЛАССА ТОЧНОСТИ В

Конструкция и размеры

Non-falling-out screws with flat for «width across flats», product grade B.
Design and dimensions

ГОСТ
10343-80

Взамен
ГОСТ 10343-63

Постановлением Государственного комитета СССР по стандартам от 7 июля 1980 г. № 3429 дата введения установлена

01.01.82

Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

Издание с Изменением № 1, утвержденным в декабре 1986 г. (ИУС 2-87) и Поправкой (ИУС 4-90).

Настоящий стандарт распространяется на винты с лыской «под ключ» невыпадающие класса точности В с номинальным диаметром резьбы от 6 до 16 мм.

(Введено дополнительно, Изм. № 1).

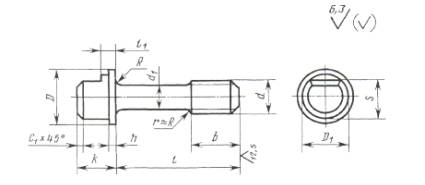

1. Размеры винтов должны соответствовать указанным на чертеже и в табл. 1 и 2.

Таблица 1

Номинальный диаметр резьбы d

6

8

10

12

16

Диаметр стержня d1 (пред. откл. h13)

4,0

5,5

7,0

9,0

11,0

Длина резьбы b

8

10

12

16

20

Диаметр буртика D (пред. откл. h14)

10,0

13,0

16,0

18,0

24,0

Диаметр головки D1 (пред. откл. h13)

6

8

10

12

16

Размер «под ключ» S (пред. откл. р13)

4,5

6,0

7,5

9,0

12,0

Высота головки с буртиком k

8

10

12

16

20

Высота буртика h (пред. откл. js15)

1,6

2,0

2,5

3,0

4,0

l1 (пред. откл. js15)

2,0

2,5

3,0

4,0

5,0

Фаска С1, не более

1,0

1,2

1,5

1,8

2,0

Радиус под головкой R, не более

0,4

0,5

0,6

0,8

Таблица 2

Длина винта l,
мм

Диаметр резьбы d, мм

6

8

10

12

16

(18)



-

-

-

-

20



-

-

-

-

(22)







-

-

25







-

-

(28)









-

32



Стандартные длины



-

(36)





-

40





-

(45)









-

50











(55)











60











(70)

-









80

-









Примечание. Длины винтов, заключенные в скобки применять не рекомендуется.

Пример условного обозначения винта диаметром резьбы d = 8 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 5.8, без покрытия:

Винт M8-6g×25.58 ГОСТ 10343-80

То же, класса прочности 8.8, из стали марки 35Х, с цинковым покрытием толщиной 9 мкм, хроматированным:

Винт M8-6g×25.88.35X.019 ГОСТ 10343-80

2. Резьба - по ГОСТ 24705-2004, шаг резьбы - крупный. Сбег резьбы - по ГОСТ 10549-80.

1, 2. (Измененная редакция, Изм. № 1).

2а. Допуски и методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

2б. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

2а, 2б. (Введены дополнительно, Изм. № 1).

3. Технические требования - по ГОСТ 1759.0-87.

4. Теоретическая масса винтов указана в приложении 1.

5. (Исключен, Изм. № 1).

ПРИЛОЖЕНИЕ 1
Справочное

Длина винта l,
мм

Теоретическая масса 1000 шт. стальных винтов, кг, при номинальном диаметре резьбы d, мм

6

8

10

12

16

(18)

4,528

-

-

-

-

20

4,725

-

-

-

-

(22)

4,922

9,888

17,19

-

-

25

5,218

10,450

18,10

-

-

(28)

5,515

11,010

19,01

32,85

-

32

5,910

11,760

20,21

34,85

-

(36)

6,305

12,510

21,41

36,85

-

40

6,699

13,260

22,61

38,85

-

(45)

7,193

14,190

24,14

41,33

-

50

7,686

15,120

25,67

43,83

83,17

(55)

8,180

16,050

27,20

46,33

86,90

60

8,673

16,980

28,73

48,83

90,63

(70)

-

18,840

31,69

53,81

98,06

80

-

20,700

34,71

58,80

105,50

Примечание. Для определения массы винтов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
