МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ НЕВЫПАДАЮЩИЕ КЛАССА ТОЧНОСТИ В

Конструкция и размеры

Cheese-head non-falling-out screws, product grade В.
Design and dimensions

ГОСТ
10336-80

Взамен
ГОСТ 10336-63

Постановлением Государственного комитета СССР по стандартам от 7 июля 1980 г. № 3428 дата введения установлена

01.01.82

Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

Издание с Изменением № 1, утвержденным в декабре 1986 г. (ИУС 2-87) и Поправкой (ИУС 4-90).

Настоящий стандарт распространяется на винты с цилиндрической головкой невыпадающие класса точности В с номинальным диаметром резьбы от 2,5 до 12 мм.

(Введено дополнительно, Изм. 1).

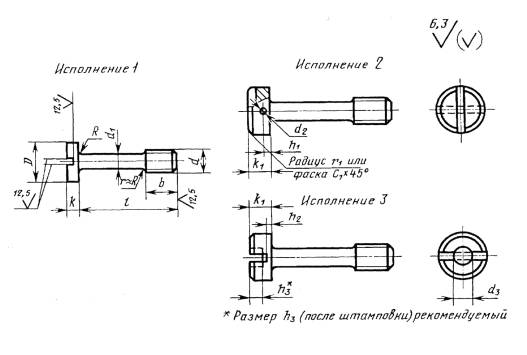

1. Размеры винтов должны соответствовать указанным на чертеже и в табл. 1 и 2.

Таблица 1

мм

Номинальный диаметр резьбы d

2,5

3

4

5

6

8

10

12

Диаметр стержня d1 (пред. откл. h13)

1,6

2,0

2,8

3,5

4,0

5,5

7,0

9,0

Длина резьбы b

3

4

5

6

8

10

12

16

Диаметр головки D

4,5

5,5

7,0

8,5

10,0

13,0

16,0

18,0

Высота головки k

1,6

2,0

2,6

3,3

3,9

5,0

6,0

7,0

Высота головки k1

2,5

3,0

3,5

4,5

5,5

6,5

8,0

10,0

Диаметр отверстия в головке d2 (пред. откл. H14)

-

-

1,0

1,2

2,0

2,5

3,2

h1 (пред. откл. js15)

-

-

1,5

2,0

2,5

2,8

3,0

3,5

d3, не более

2,0

2,5

3,0

h2 (пред. откл. Н13 при h2 ≤ 1 ; пред. откл. Н14 при h2 > 1)

0,5

0,7

0,8

1,3

1,8

2,0

3,0

4,5

Радиус r1 или фаска С, не более

0,5

0,7

0,9

1,0

1,2

1,6

1,8

Радиус под головкой R, не более

0,2

0,4

0,5

0,6

h3

не менее

0,7

0,9

1,2

1,5

1,8

2,3

2,7

3,2

не более

1,0

1,3

1,6

2,0

2,3

2,8

3,2

3,8

Таблица 2

Длина винта l, мм

Диаметр резьбы d, мм

2,5

3

4

5

6

8

10

12

6





-

-

-

-

-

-

8







-

-

-

-

-

10









-

-

-

-

12











-

-

-

(14)











-

-

-

16











-

-

-

(18)











-

-

-

20

-









-

-

-

(22)

-













-

25

-



Стандартные длины





-

(28)

-









32

-









(36)

-















40

-















(45)

-















50

-















(55)

-















60

-















(70)

-

-

-











80

-

-

-











Примечание. Длины винтов, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения винта исполнения 1, диаметром резьбы d = 8 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 5.8, без покрытия:

Винт M8× 6g× 25.58 ГОСТ 10336-80

То же, исполнения 2, класса прочности 8.8, из стали марки 35Х, с цинковым покрытием толщиной 9 мкм, хроматированным:

Винт 2M8-6g×25.88.35Х.019 ГОСТ 10336-80

2. Резьба - по ГОСТ 24705-2004, шаг резьбы - крупный. Сбег резьбы - по ГОСТ 10549-80.

1, 2. (Измененная редакция, Изм. № 1).

2а. Допуски и методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

2б. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

2в. Шлицы прямые для винтов исполнения 1 и 2, ширина шлица для винтов исполнения 3 - по ГОСТ 24669-81.

2а-2в. (Введены дополнительно, Изм. № 1).

3. Технические требования - по ГОСТ 1759.0-87.

4. Теоретическая масса винтов указана в приложении 1.

5. (Исключен, Изм. № 1).

ПРИЛОЖЕНИЕ 1
Справочное

Длина винта l, мм

Теоретическая масса 1000 шт. стальных винтов, кг, при номинальном диаметре резьбы d, мм

2,5

3

4

5

6

8

10

12

6

0,318

0,484

-

-

-

-

-

-

8

0,350

0,534

1,269

-

-

-

-

-

10

0,382

0,583

1,365

2,386

-

-

-

-

12

0,414

0,632

1,462

2,537

3,880

-

-

-

(14)

0,446

0,682

1,559

2,688

4,077

-

-

-

16

0,478

0,732

1,655

2,839

4,274

-

-

-

(18)

0,510

0,782

1,752

2,990

4,472

-

-

-

20

-

0,832

1,848

3,141

4,669

-

-

-

(22)

-

0,882

1,945

3,291

4,867

5,130

8,400

-

25

-

0,954

2,090

3,518

5,163

5,680

9,400

-

(28)

-

1,028

2,235

3,745

5,459

6,241

10,400

16,42

32

-

1,127

2,428

4,047

5,854

6,999

11,400

18,42

(36)

-

1,225

2,621

4,349

6,249

7,747

12,730

20,42

40

-

1,324

2,814

4,651

6,643

8,495

13,930

22,42

(45)

-

1,448

3,056

5,028

7,137

9,430

15,440

24,90

50

-

1,571

3,297

5,406

7,630

10,360

16,950

27,40

(55)

-

1,695

3,539

5,783

8,124

11,300

18,460

29,89

60

-

1,818

3,780

6,161

8,617

12,230

19,970

31,89

(70)

-

-

-

6,916

9,604

14,100

22,990

37,38

80

-

-

-

7,671

10,540

15,970

26,010

42,38

Примечание. Для определения массы винтов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
