МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Основные нормы взаимозаменяемости

РЕЗЬБА УПОРНАЯ

Профиль и основные размеры

Basic norms of interchangeability. Buttress thread. Profile and basic dimensions

ГОСТ
10177-82

Дата введения 01.01.83

Настоящий стандарт устанавливает профили, диаметры, шаги и основные размеры упорной резьбы.

1. ПРОФИЛИ

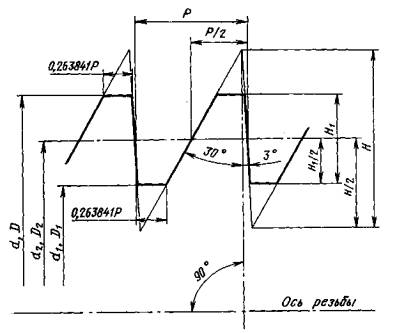

1.1. Основной профиль резьбы, общий для наружной и внутренней резьбы, и размеры его элементов должны соответствовать указанным на черт. 1 и в табл. 1.

d - наружный диаметр наружной резьбы (винта); D - наружный диаметр внутренней резьбы (гайки); d2 - средний диаметр наружной резьбы; d2 - средний диаметр внутренней резьбы; d1 - внутренний диаметр наружной резьбы; D1 - внутренний диаметр внутренней резьбы; P - шаг резьбы; H - высота исходного треугольника; H1 - рабочая высота профиля

Черт. 1

Таблица 1

В миллиметрах

Шаг P

H = 1,587911Р

 = 0,793956Р

H1 = 0,75Р

0,263841Р

2

3,176

1,588

1,50

0,528

3

4,764

2,382

2,25

0,792

4

6,352

3,176

3,00

1,055

5

7,940

3,970

3,75

1,319

6

9,527

4,764

4,50

1,583

7

11,115

5,558

5,25

1,847

8

12,703

6,352

6,00

2,111

9

14,291

7,146

6,75

2,375

10

15,879

7,940

7,50

2,638

12

19,055

9,527

9,00

3,166

14

22,231

11,115

10,50

3,694

16

25,407

12,703

12,00

4,221

18

28,582

14,291

13,50

4,749

20

31,758

15,879

15,00

5,277

22

34,934

17,467

16,50

5,834

24

38,110

19,055

18,00

6,332

28

44,462

22,231

21,00

7,388

32

50,813

25,407

24,00

8,443

36

57,165

28,582

27,00

9,498

40

63,516

31,758

30,00

10,554

44

69,868

34,934

33,00

11,609

48

76,220

38,110

36,00

12,664

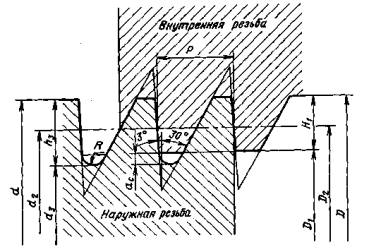

1.2. Номинальные профили наружной и внутренней резьбы и размеры их элементов должны соответствовать указанным на черт. 2 и в табл. 2.

d3 - внутренний диаметр наружной резьбы; h3 - высота профиля наружной резьбы; ac - зазор по вершине резьбы; R - радиус закругления по впадине наружной резьбы

Черт. 2

Таблица 2

В миллиметрах

Шаг Р

ас = 0,117767Р

h3 = H1 + ac = 0,867767Р

R = 0,124271Р

2

0,236

1,736

0,249

3

0,353

2,603

0,373

4

0,471

3,471

0,497

5

0,589

4,339

0,621

6

0,707

5,207

0,746

7

0,824

6,074

0,870

8

0,942

6,942

0,994

9

1,060

7,810

1,118

10

1,178

8,678

1,243

12

1,413

10,413

1,491

14

1,649

12,149

1,740

16

1,884

13,884

1,988

18

2,120

15,620

2,237

20

2,355

17,355

2,485

22

2,591

19,091

2,784

24

2,826

20,826

2,982

28

3,297

24,297

3,480

32

3,769

27,769

3,977

36

4,240

31,240

4,474

40

4,711

34,711

4,971

44

5,182

38,182

5,468

48

5,653

41,653

5,965

2. ОСНОВНЫЕ РАЗМЕРЫ

2.1. Диаметры и шаги резьбы должны соответствовать указанным в табл. 3.

При выборе диаметров резьбы первый ряд следует предпочитать второму.

Таблица 3

В миллиметрах

Номинальный диаметр резьбы d

Шаг Р

Ряд 1

Ряд 2

2

3

4

5

6

7

8

9

10

12

14

16

18

20

22

24

28

32

36

40

44

48

10

-

2

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

12

-

2

3

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

14

2

3

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

16

-

2

-

4

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

18

2

-

4

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

20

-

2

-

4

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

22

2*

3

-

5

-

-

8

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

24

-

2*

3

-

5

-

-

8

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

26

2*

3

-

5

-

-

8

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

28

-

2*

3

-

5

-

-

8

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

30

-

3

-

-

6

-

-

-

10

-

-

-

-

-

-

-

-

-

-

-

-

-

32

-

-

3

-

-

6

-

-

-

10

-

-

-

-

-

-

-

-

-

-

-

-

-

-

34

-

3

-

-

6

-

-

-

10

-

-

-

-

-

-

-

-

-

-

-

-

-

36

-

-

3

-

-

6

-

-

-

10

-

-

-

-

-

-

-

-

-

-

-

-

-

-

38

-

3

-

-

6*

7

-

-

10

-

-

-

-

-

-

-

-

-

-

-

-

-

40

-

-

3

-

-

6*

7

-

-

10

-

-

-

-

-

-

-

-

-

-

-

-

-

-

42

-

3

-

-

6*

7

-

-

10

-

-

-

-

-

-

-

-

-

-

-

-

-

44

-

-

3

-

-

-

7

8*

-

-

12

-

-

-

-

-

-

-

-

-

-

-

-



46

-

3

-

-

-

-

8

-

-

12

-

-

-

-

-

-

-

-

-

-

-

-

48

-

-

3

-

-

-

-

8

-

-

12

-

-

-

-

-

-

-

-

-

-

-

-

-

50

-

3

-

-

-

-

8

-

-

12

-

-

-

-

-

-

-

-

-

-

-

-

52

-

-

3

-

-

-

-

8

-

-

12

-

-

-

-

-

-

-

-

-

-

-

-

-

55

-

3

-

-

-

-

8*

9

-

12*

14

-

-

-

-

-

-

-

-

-

-

-

60

-

-

3

-

-

-

-

8*

9

-

12*

14

-

-

-

-

-

-

-

-

-

-

-

-

65

-

-

4

-

-

-

-

-

10

-

-

16

-

-

-

-

-

-

-

-

-

-

70

-

-

-

4

-

-

-

-

-

10

-

-

16

-

-

-

-

-

-

-

-

-

-

-

75

-

-

4

-

-

-

-

-

10

-

-

16

-

-

-

-

-

-

-

-

-

-

80

-

-

-

4

-

-

-

-

-

10

-

-

16

-

-

-

-

-

-

-

-

-

-

-

85

-

-

4

5*

-

-

-

-

-

12

-

-

18

20

-

-

-

-

-

-

-

-

90

-

-

-

4

5*

-

-

-

-

-

12

-

-

18

20

-

-

-

-

-

-

-

-

-

95

-

-

4

5*

-

-

-

-

-

12

-

-

18

20

-

-

-

-

-

-

-

-

100

-

-

-

4

5*

-

-

-

-

-

12

-

-

-

20

-

-

-

-

-

-

-

-

-

110

-

-

4

5*

-

-

-

-

-

12

-

-

-

20

-

-

-

-

-

-

-

-

120

-

-

-

-

-

6

-

-

-

-

-

14

16*

-

-

22

24*

-

-

-

-

-

-

-

130

-

-

-

-

6

-

-

-

-

-

14

16*

-

-

22

24*

-

-

-

-

-

-

140

-

-

-

-

-

6

-

-

-

-

-

14

16*

-

-

-

24

-

-

-

-

-

-

-

150

-

-

-

-

6

-

-

-

-

-

-

16

-

-

-

24

-

-

-

-

-

-

160

-

-

-

-

-

6

-

8*

-

-

-

-

16

-

-

-

24*

28

-

-

-

-

-

-

170

-

-

-

-

6

-

8*

-

-

-

-

16

-

-

-

24*

28

-

-

-

-

-

180

-

-

-

-

-

-

-

8

-

-

-

-

-

18

20*

-

-

28

32*

-

-

-

-

-

190

-

-

-

-

-

-

8

-

-

-

-

-

18

20*

-

-

-

32

-

-

-

-

200

-

-

-

-

-

-

-

8

-

10*

-

-

-

18

20*

-

-

-

32

-

-

-

-

-

210

-

-

-

-

-

-

8

-

10*

-

-

-

-

20

-

-

-

32*

36

-

-

-

220

-

-

-

-

-

-

-

8

-

10*

-

-

-

-

20

-

-

-

32*

36

-

-

-

-

230

-

-

-

-

-

-

8

-

-

-

-

-

-

20

-

-

-

-

36

-

-

-

240

-

-

-

-

-

-

-

8

-

-

-

-

-



-

22

-

-

-

36

-

-

-

-

250

-

-

-

-

-

-

-

-

-

12

-

-

-

-

22

24*

-

-

-

40

-

-

260

-

-

-

-

-

-

-

-

-

-

12

-

-

-

-

22

-

-

-

-

40

-

-

-

270

-

-

-

-

-

-

-

-

-

12

-

-

-

-

-

24

-

-

-

40

-

-

280

-

-

-

-

-

-

-

-

-

-

12

-

-

-

-

-

24

-

-

-

40

-

-

-

290

-

-

-

-

-

-

-

-

-

12

-

-

-

-

-

24

-

-

-

-

44

-

300

-

-

-

-

-

-

-

-

-

-

12

-

-

-

-

-

24

-

-

-

40*

44

-

-

320

-

-

-

-

-

-

-

-

-

12

-

-

-

-

-

-

-

-

-

-

44

48*

340

-

-

-

-

-

-

-

-

-

-

12

-

-

-

-

-

-

-

-

-

-

44

-

-

360

-

-

-

-

-

-

-

-

-

12

-

-

-

-

-

-

-

-

-

-

-

48*

380

-

-

-

-

-

-

-

-

-

-

12

-

-

-

-

-

-

-

-

-

-

-

48*

-

400

-

-

-

-

-

-

-

-

-

12

-

-

-

-

-

-

-

-

-

-

-

48*

420

-

-

-

-

-

-

-

-

-

-

-

-

16*

18

-

-

-

-

-

-

-

-

-

-

440

-

-

-

-

-

-

-

-

-

-

-

-

18

-

-

-

-

-

-

-

-

-

460

-

-

-

-

-

-

-

-

-

-

-

-

-

18

-

-

-

-

-

-

-

-

-

-

480

-

-

-

-

-

-

-

-

-

-

-

16*

18

-

-

-

-

-

-

-

-

-

500

-

-

-

-

-

-

-

-

-

-

-

-

16*

18

-

-

-

-

-

-

-

-

-

-

520

-

-

-

-

-

-

-

-

-

-

-

-

-

20*

-

24

-

-

-

-

-

-

540

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

24

-

-

-

-

-

-

-

560

-

-

-

-

-

-

-

-

-

-

-

-

-

20*

-

24

-

-

-

-

-

-

580

-

-

-

-

-

-

-

-

-

-

-

-

-

-

20*

-

24

-

-

-

-

-

-

-

600

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

24

-

-

-

-

-

-

620

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

24

-

-

-

-

-

-

-

640

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

24

-

-

-

-

-

-

Примечания:

1. Шаги, заключенные в рамки, являются предпочтительными при разработке новых конструкций.

2. Шаги, обозначенные *, не следует применять при разработке новых конструкций.

2.2. Номинальные значения наружного, среднего и внутреннего диаметров резьбы должны соответствовать указанным в табл. 4.

Значения диаметров вычислены по следующим формулам:

d2 = D2 = d - 0,75Р                                                                                            (1)

d3 = d - 2h3 = d - 1,735534Р                                                                             (2)

d1 = D1 = d - 2Hl = d - 1,5P                                                                               (3)

Таблица 4

В миллиметрах

Номинальный диаметр резьбы d

Шаг Р

Диаметры резьбы

d = D

d2 = D2

d3

d1 = D1

10

2

10,000

8,500

6,529

7,000

12

2

12,000

10,500

8,529

9,000

3

9,7500

6,793

7,500

14

2

14,000

12,500

10,529

11,000

3

11,750

8,793

9,500

16

2

16,000

14,500

12,529

13,000

4

13,000

9,058

10,000

18

2

18,000

16,500

14,529

15,000

4

15,000

11,058

12,000

20

2

20,000

18,500

16,529

17,000

4

17,000

13,058

14,000

22

2

22,000

20,500

18,529

19,000

3

19,750

16,793

17,500

5

18,250

13,322

14,000

8

16,000

8,116

10,000

24

2

24,000

22,500

20,529

21,000

3

21,750

18,793

19,500

5

20,250

15,322

16,500

8

18,000

10,116

12,000

26

2

26,000

24,500

22,529

23,000

3

23,750

20,793

21,500

5

22,250

17,322

18,500

8

20,000

12,116

14,000

28

2

28,000

26,500

24,529

25,000

3

25,750

22,793

23,500

5

24,250

19,322

20,500

8

22,000

14,116

16,000

30

3

30,000

27,750

24,793

25,500

6

25,500

19,587

21,000

10

22,500

12,645

15,000

32

3

32,000

29,750

26,793

27,500

6

27,500

21,587

23,000

10

24,500

14,645

17,000

34

3

34,000

31,750

28,793

29,500

6

29,500

23,587

25,000

10

26,500

16,645

19,000

36

3

36,000

33,750

30,793

31,500

6

31,500

25,587

27,000

10

28,500

18,645

21,000

38

3

38,000

35,750

32,793

33,500

6

33,500

27,587

29,000

7

32,750

25,851

27,500

10

30,500

20,645

23,000

40

3

40,000

37,750

34,793

35,500

6

35,500

29,587

31,000

7

34,750

27,851

29,500

10

32,500

22,645

25,000

42

3

42,000

39,750

36,793

37,500

6

37,500

31,587

33,000

7

36,750

29,851

31,500

10

34,500

24,645

27,000

44

3

44,000

41,750

38,793

39,500

7

38,750

31,851

33,500

8

38,000

30,116

32,000

12

35,000

23,174

26,000

46

3

46,000

43,750

40,793

41,500

8

40,000

32,116

34,000

12

37,000

25,174

28,000

48

3

48,000

45,750

42,793

43,500

8

42,000

34,116

36,000

12

39,000

27,174

30,000

50

3

50,000

47,750

44,793

45,500

8

44,000

36,116

38,000

12

41,000

29,174

32,000

52

3

52,000

49,750

46,793

47,500

8

46,000

38,116

40,000

12

43,000

31,174

34,000

55

3

55,000

52,750

49,793

50,500

8

49,000

41,116

43,000

9

48,250

39,380

41,500

12

46,000

34,174

37,000

14

44,500

30,702

34,000

60

3

60,000

57,750

54,793

55,500

8

54,000

46,116

48,000

9

53,250

44,380

46,500

12

51,000

39,174

42,000

14

49,500

35,702

39,000

65

4

65,000

62,000

58,058

59,000

10

57,500

47,645

50,000

16

53,000

37,231

41,000

70

4

70,000

67,000

63,058

64,000

10

62,500

52,645

55,000

16

58,000

42,231

46,000

75

4

75,000

72,000

68,058

69,000

10

67,500

57,645

60,000

16

63,000

47,231

51,000

80

4

80,000

77,000

73,058

74,000

10

72,500

62,645

65,000

16

68,000

52,231

56,000

85

4

85,000

82,000

78,058

79,000

5

81,250

76,322

77,500

12

76,000

64,174

67,000

18

71,500

53,760

58,000

20

70,000

50,289

55,000

90

4

90,000

87,000

83,058

84,000

5

86,250

81,322

82,500

12

81,000

69,174

72,000

18

76,500

58,760

63,000

20

75,000

55,289

60,000

95

4

95,000

92,000

88,058

89,000

5

91,250

86,322

87,500

12

86,000

74,174

77,000

18

81,500

63,760

68,000

20

80,000

60,289

65,000

100

4

100,000

97,000

93,058

94,000

5

96,250

91,322

92,500

12

91,000

79,174

82,000

20

85,000

65,289

70,000

110

4

110,000

107,000

103,058

104,000

5

106,250

101,322

102,500

12

101,000

89,174

92,000

20

95,000

75,289

80,000

120

6

120,000

115,500

109,587

111,000

14

109,500

95,702

99,000

16

108,000

92,231

96,000

22

103,500

81,818

87,000

24

102,000

78,347

84,000

130

6

130,000

125,500

119,587

121,000

14

119,500

105,702

109,000

16

118,000

102,231

106,000

22

113,500

91,818

97,000

24

112,000

88,347

94,000

140

6

140,000

135,500

129,587

131,000

14

129,500

115,702

119,000

16

128,000

112,231

116,000

24

122,000

98,347

104,000

150

6

150,000

145,500

139,587

141,000

16

138,000

122,231

126,000

24

132,000

108,347

114,000

160

6

160,000

155,500

149,587

151,000

8

154,000

146,116

148,000

16

148,000

132,231

136,000

24

142,000

118,347

124,000

28

139,000

111,405

118,000

170

6

170,000

165,500

159,587

161,000

8

164,000

156,116

158,000

16

158,000

142,231

146,000

24

152,000

128,347

134,000

28

149,000

121,405

128,000

180

8

180,000

174,000

166,116

168,000

18

166,500

148,760

153,000

20

165,000

145,289

150,000

28

159,000

131,405

138,000

32

156,000

124,463

132,000

190

8

190,000

184,000

176,116

178,000

18

176,500

158,760

163,000

20

175,000

155,289

160,000

32

166,000

134,463

142,000

200

8

200,000

194,000

186,116

188,000

10

192,500

182,645

185,000

18

186,500

168,760

173,000

20

185,000

165,289

170,000

32

176,000

144,463

152,000

210

8

210,000

204,000

196,116

198,000

10

202,500

192,645

195,000

20

195,000

175,289

180,000

32

186,000

154,463

162,000

36

183,000

147,521

156,000

220

8

220,000

214,000

206,116

208,000

10

212,500

202,645

205,000

20

205,000

185,289

190,000

32

196,000

164,463

172,000

36

193,000

157,521

166,000

230

8

230,000

224,000

216,116

218,000

20

215,000

195,289

200,000

36

203,000

167,521

176,000

240

8

240,000

234,000

226,116

228,000

22

223,500

201,818

207,000

36

213,000

177,521

186,000

250

12

250,000

241,000

229,174

232,000

22

233,500

211,818

217,000

24

232,000

208,347

214,000

40

220,000

180,578

190,000

260

12

260,000

251,000

239,174

242,000

22

243,500

221,818

227,000

40

230,000

190,578

200,000

270

12

270,000

261,000

249,174

252,000

24

252,000

228,347

234,000

40

240,000

200,578

210,000

280

12

280,000

271,000

259,174

262,000

24

262,000

238,347

244,000

40

250,000

210,578

220,000

290

12

290,000

281,000

269,174

272,000

24

272,000

248,347

254,000

44

257,000

213,636

224,000

300

12

300,000

291,000

279,174

282,000

24

282,000

258,347

264,000

40

270,000

230,578

240,000

44

267,000

223,636

234,000

320

12

320,000

311,000

299,174

302,000

44

287,000

243,636

254,000

48

284,000

236,694

248,000

340

12

340,000

331,000

319,174

322,000

44

307,000

263,636

274,000

360

12

360,000

351,000

339,174

342,000

48

324,000

276,694

288,000

380

12

380,000

371,000

359,174

362,000

48

344,000

296,694

308,000

400

12

400,000

391,000

379,174

382,000

48

364,000

316,694

328,000

420

16

420,000

408,000

392,231

396,000

18

406,500

388,760

393,000

440

18

440,000

426,500

408,760

413,000

460

18

460,000

446,500

428,760

433,000

480

16

480,000

468,000

452,231

456,000

18

466,500

448,760

453,000

500

16

500,000

488,000

472,231

476,000

18

486,500

468,760

473,000

520

20

520,000

505,000

485,289

490,000

24

502,000

478,347

484,000

540

24

540,000

522,000

498,347

504,000

560

20

560,000

545,000

525,289

530,000

24

542,000

518,347

524,000

580

20

580,000

565,000

545,289

550,000

24

562,000

538,347

544,000

600

24

600,000

582,000

558,347

564,000

620

24

620,000

602,000

578,347

584,000

640

24

640,000

622,000

598,347

604,000

3. ОБОЗНАЧЕНИЯ

3.1. В условное обозначение упорной резьбы должны входить: буква S, номинальный диаметр и шаг, например:

S80×10

Для левой резьбы после условного обозначения размера резьбы указывают буквы LH, например:

S80×10LH

3.2. В условное обозначение многозаходной резьбы должны входить: буква S, номинальный диаметр, значение хода и в скобках буква Р и значение шага, например:

- для двухзаходной резьбы с шагом 10 мм и значением хода 20 мм:

S80×20(P10)

- то же, для левой резьбы:

S80×20(P10)LH

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.01.82 № 222

3. ВЗАМЕН ГОСТ 10177-62, в части разделов I и II

4. Стандарт полностью соответствует СТ СЭВ 1781-79

5. ПЕРЕИЗДАНИЕ

СОДЕРЖАНИЕ






Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы >>





Смотри также: Каталог «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы» >>
Фотогалереи (27) >>
Статьи (45) >>
ГОСТы (621) >>
СНиПы (7) >>
ВСН (3) >>
Задать вопрос в форуме >>
Строительные блоги (21) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
