ЭНЕРГОСБЕРЕЖЕНИЕ + КОМФОРТ = КВАРТИРНЫЙ ИТП LOGOTHERM

Реформа ЖКХ основана на принципах энергосбережения и индивидуального поквартирного учета расхода тепла и воды. Снижение энергопотребления на отопление жилых помещений реализуется за счет совершенствования тепловой изоляции ограждающих конструкций и систем отопления. Современное строительство предъявляет высокие требования к комфорту проживания. При снижении нагрузки на отопление отчетливо просматривается тенденция к увеличению нагрузки на горячее водоснабжение. Последняя имеет пиковый характер и чаще всего превалирует над отопительной нагрузкой.

Обратимся к опыту европейских стран. После объединения Германии на территории бывшей ГДР в рамках реформы ЖКХ резко возросла оплата услуг за отопление и горячее водоснабжение. Идея создания квартирных ИТП принадлежит группе инженеров из холдинга Meibes Holding GmbH. В 1992 году была зарегистрирована дочерняя компания Logotherm Haustechnik GmbH. За 12 лет существования фирме Logotherm удалось реализовать более 60 000 объектов как на территории Европы, так и за ее пределами, в том числе на территории Российской Федерации. В основу станции Logocomfort были заложены следующие принципы:

  • поквартирный учет расхода тепла и холодной воды;
  • индивидуальное регулирование теплопотребления и энергосбережение;
  • приоритетный нагрев горячей воды и снижение за счет этого общей нагрузки;
  • сокращение сроков проектирования и монтажа.

На рис. 1 приведен общий вид квартирной станции Logocomfort с указанием основных узлов и дополнительных модулей для расширения.


рис.1

Теплоноситель поступает в станцию, далее через РМ- регулятор (1) он направляется в контур отопления или в пластинчатый теплообменник для приготовления горячей воды. РМ - регулятор работает от гидравлического привода в режиме приоритета горячего водоснабжения и полностью автономен. Задача моста циркуляции (4) состоит в поддержании температуры теплоносителя на выходе из станции не менее 55 ºС. Станция находится в мгновенной готовности, что особенно важно в теплое время года, когда не работает отопление. Теплообменник (5) для приготовления горячей воды изготовлен из нержавеющей стали. Температурный режим работы теплообменника предотвращает образование накипи. Надежность работы теплообменника и РМ - регулятора подтверждены гарантией 5 лет. Регулятор перепада давления (2) служит для поддержания постоянного перепада давления между сетью и станцией, позволяет производить гидравлическую настройку системы, что особенно важно для многоэтажных жилых зданий. Позиция (3) предназначена для установки счетчиков тепла и холодной воды, которые фиксируют потребление теплоносителя на отопление и приготовление горячей воды, расход холодной воды для хозяйственно-бытовых нужд с возможностью диспетчеризации. Данное решение позволяет полностью отказаться от централизованного приготовления горячей воды и стояков циркуляции горячего водоснабжения внутри жилого здания.

Возникают следующие вопросы: как правильно выбрать нагрузку на отопление и горячее водоснабжение; как обеспечить мгновенный нагрев горячей воды в летний режим эксплуатации; как выглядит основной источник тепла.

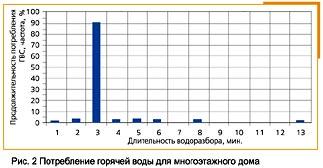

На рис. 2 приведен характер использования нагрузки горячего водоснабжения для многоэтажного жилого дома (данные исследования Дрезденского института теплоэнергетики по заказу фирмы Logotherm). Наблюдения, которые проводились в течение 1 года, показывают, что в 90 % случаев длительность использования горячей воды потребителями не превышала 3 мин.


рис.2

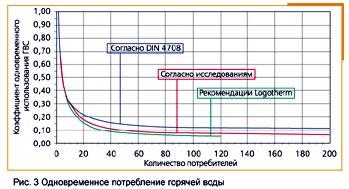

Какое количество пользователей могут одновременно потреблять горячую воду? Ответ на данный вопрос изображен на рис. 3, где приведены нормы согласно DIN 4708 и данные исследования Logotherm. Из графика видно, что с увеличением общего количества потребителей возможность одновременного использования горячей воды снижается.


рис.3

Источником тепла может быть как автономная котельная, так и существующие тепловые сети. Фирма Logotherm предлагает специально разработанную систему частотного регулирования мощности насосов VarioFlow, которая позволяет управлять работой насосов в зависимости от нагрузки. Достигается экономия электрической энергии и расхода тепла в летний период эксплуатации и межсезонье, когда отсутствует нагрузка на отопление.

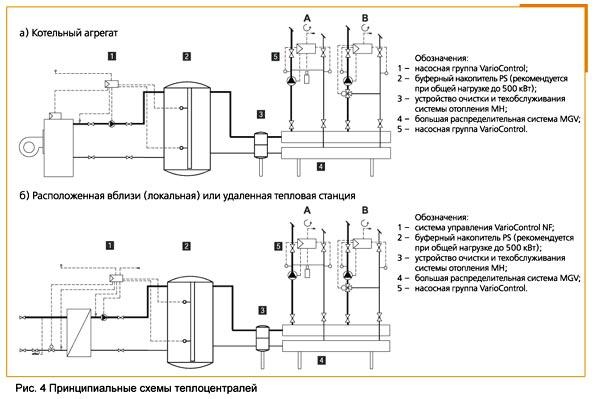

На рис. 4 приведены принципиальные схемы источников тепла (а - автономная котельная, б - подключение к тепловым сетям).


рис.4

Расчет общей нагрузки при использовании станций Logocomfort производится по следующей формуле:
Nобщ.= Nот.+ Nгвс* Kодн.- Nотоп.одн., где
Nот.- нагрузка на отопление;
Nгвс- нагрузка на горячее водоснабжение;
Kодн.- коэффициент одновременного использования;
Nотоп.одн.- общая нагрузка на отопление при работе горячего водоснабжения согласно графику одновременного пользования.
Пример: расчетная нагрузка на отопление для жилого дома на 240 квартир составляет 1200 кВт, нагрузка на горячее водоснабжение - 1200 кВт. Нагрузка на отопление одной квартиры - 5 кВт. Станция Logocomfort обеспечивает до 15 л горячей воды с температурой 55 ºС, что соответствует 35 кВт мощности (максимальный комфорт).
Согласно графику одновременного использования (рис. 3) определяем максимальное количество одновременных пользователей - 24 квартиры.
Общая нагрузка = 1200 кВт + 24 кв. * 35 кВт - 24 кв. * 5 кВт = 1920 кВт (снижение общей нагрузки на 20% при использовании станций Logocomfort).
Технико-экономическое сравнение для 17-этажного жилого комплекса на 240 квартир приведено в Таблице 1 (расчеты предоставлены корпорацией "Витстрой" и выполнены на реальном объекте).

Таблица 1

Наименование показателей

Вариант стандартного проекта

Вариант с применением станций Logotherm

Характеристика системы отопления

Система отопления вертикальная однотрубная тупиковая с опрокинутой циркуляцией. Теплоснабжение осуществляется от крышной котельной через ИТП, размещаемый в техподполье. Материал трубопроводов - стальные электросварные трубы. Учет потребления тепла организовывается в едином узле учета без возможности поквартирного учета расхода. Необходимо устройство сетей горячего и холодного водоснабжения. Отсутствует возможность подключения системы теплого пола

Система отопления горизонтальная двухтрубная поквартирная с магистральными стояками подачи теплоносителя, обратки и холодного водоснабжения. Материал трубопроводов разводки - полимерные материалы, магистралей - стальные электросварные трубы. Теплоснабжение осуществляется от крышной котельной без ИТП. Учет потребления тепла организовывается в едином узле учета с возможностью поквартирного учета расхода тепла. Необходимо устройство магистральных сетей холодного водоснабжения; разводка от магистралей входит в стоимость системы отопления. Имеется широкая возможность развития системы теплых полов. Возможно использование поме щений, занимаемых ИТП.

Крышная котельная

196 180 у.е.

165 122 у.е.

ИТП

57 430 у.е.

-

Стоимость материалов и оборудования систем отопления

7432 4 у.е.

42 304 у.е. (за счет объединения четырех стояков в один общий)

Стоимость материалов и оборудования систем горячего и холодного водоснабжения

67 568 у.е.

26 622 у. е. (за счет отказа от стояков циркуляции горячего водоснабжения)

Стоимость станций Logotherm

-

183 808 у.е.

Итого

395 502 у.е.

41 7 856 у.е.

Итого из расчета на 1 м.кв. реализуемой площади

23, 35 у.е.

24,67 у.е.

Увеличение стоимости: общее / 1 м.кв. жилой площади

22 354 у.е./ 1,32 у.е.*

Основная область применения станций Logocomfort:

  • строительство многоэтажных жилых домов и офисных помещений;
  • реконструкция существующего жилого фонда (особенно для домов с газовыми колонками);
  • таун-хаусы;
  • коттеджные поселки;
  • реконструкция существующей системы отопления - замена настенных отопительных котлов на станции Logocomfort.

В заключение можно сделать несколько выводов о достоинствах станций Logocomfort:

  • повышение инвестиционной привлекательности жилья;
  • сокращение сроков проектирования и монтажа;
  • поквартирный учет тепла и холодной воды каждым потребителем, (до 5 % экономии);
  • индивидуальное регулирование теплопотребления (до 10% экономии);
  • модульный принцип для индивидуального расширения, подключение контура теплого пола, широкий выбор систем регулирования;
  • снижение общей мощности источника теплоснабжения;
  • возможность диспетчеризации и дистанционного считывания показаний тепло- и водосчетчиков;
  • комфорт круглый год, желаемая температура в межсезонье, бесперебойное снабжение горячей водой;
  • установка в любом месте - от санузла или кухонного гарнитура до лестничной площадки.

Предоставлено компанией ООО "Рэинбоу"
